簡要描述:大豪DH-V系列高精度立式加工中心鑄件采用灰口鑄(FC300以上),依照國際規範(JIS G 5501)的成份要求,來進行鑄件的生产,進行自然時效;所有的組装接觸面,如底座與立柱接觸面、滚珠螺杆接觸面、綫軌接觸面和馬達座接觸面等,皆由資深的技師铲花處理,用以確保機床結構與精度能够長時間穩定,有效延長機床壽命。機床結剛性足,僅DH-V856L機型自身重量重達7.2噸,加大主轴衝水電减少刀具磨損,提高加工效率及穩定性,亦可以選擇中心出水及副水箱。
相關文章
詳細介紹

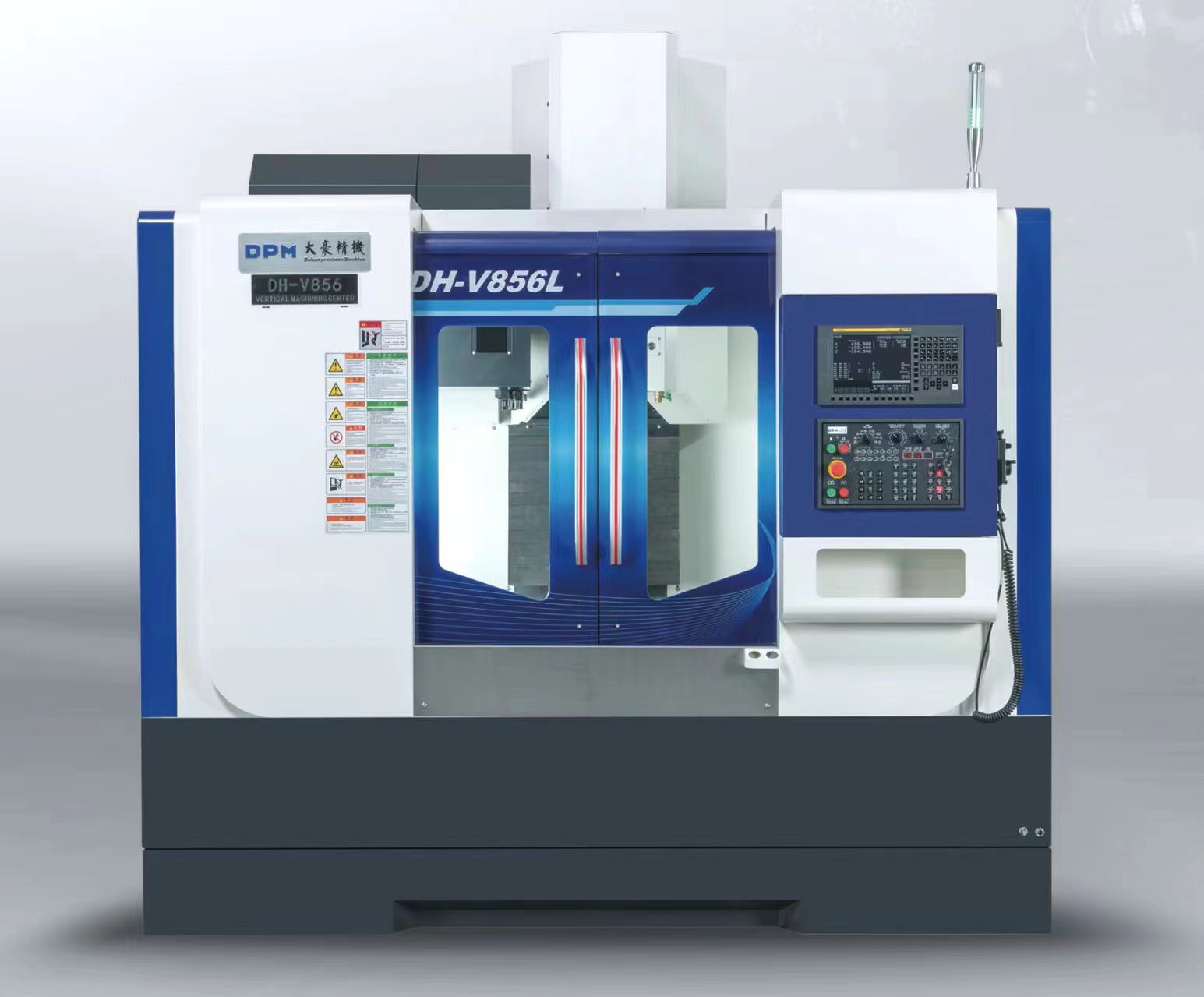

大豪DH-V系列高精度立式加工中心鑄件采用灰口鑄(FC300以上),依照國際規範(JIS G 5501)的成份要求,來進行鑄件的生产,進行自然時效;所有的組装接觸面,如底座與立柱接觸面、滚珠螺杆接觸面、綫軌接觸面和馬達座接觸面等,皆由資深的技師铲花處理,用以確保機床結構與精度能够長時間穩定,有效延長機床壽命。機床結剛性足,僅DH-V856L機型自身重量重達7.2噸,加大主轴衝水電减少刀具磨損,提高加工效率及穩定性,亦可以選擇中心出水及副水箱。
主要技术参数:
项目 | 单位 | DH-V856L |
X轴行程 | mm | 800 |
Y轴行程 | mm | 560 |
Z轴行程 | mm | 560 |

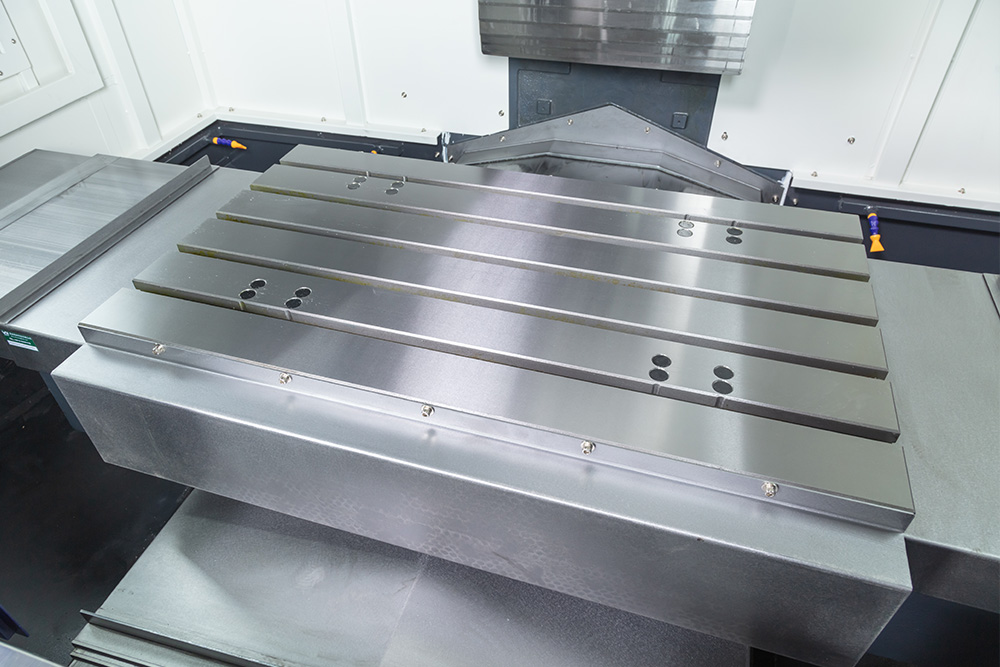

工作台尺寸 | mm | 1000*575 |
T型槽 | mm | 18*100 |
主轴鼻端到工作台距离 | mm | 150-710 |
主轴中心到线轨面距离 | mm | 600 |
最大载重 | kg | 800 |
主轴内孔规格 | BBT40/HSK100A | |
主轴直径 | mm | 150/250 |
主轴转速 | rpm | 10000/14000 |
主轴马达功率 | kw | 15/18.5/22 |
主轴马达扭矩 | NM | 52.5/118 电主轴143/233 |
传动方式 | 直结式电主轴 | |
刀库形式 | BBT40/HSK100A | |
刀具数量 | tools | 24 |
最大刀具直径 | mm | 80 |
空刀尺寸直径 | mm | 150 |
最大刀具长度 | mm | 300 |
最大刀具重量 | kg | 8 |
换刀时间 | sec | 2.5 |
三轴快速位移 | mm | 36/36/30 |
切削速率 | m/min | 1—10 |
丝杆直径 | mm | X、Y:40x16 Z:40x12 |
线轨尺寸 | mm | 35/45/45 |
定位精度 | mm | 0.008 |
重复定位精度 | mm | 0.006 |

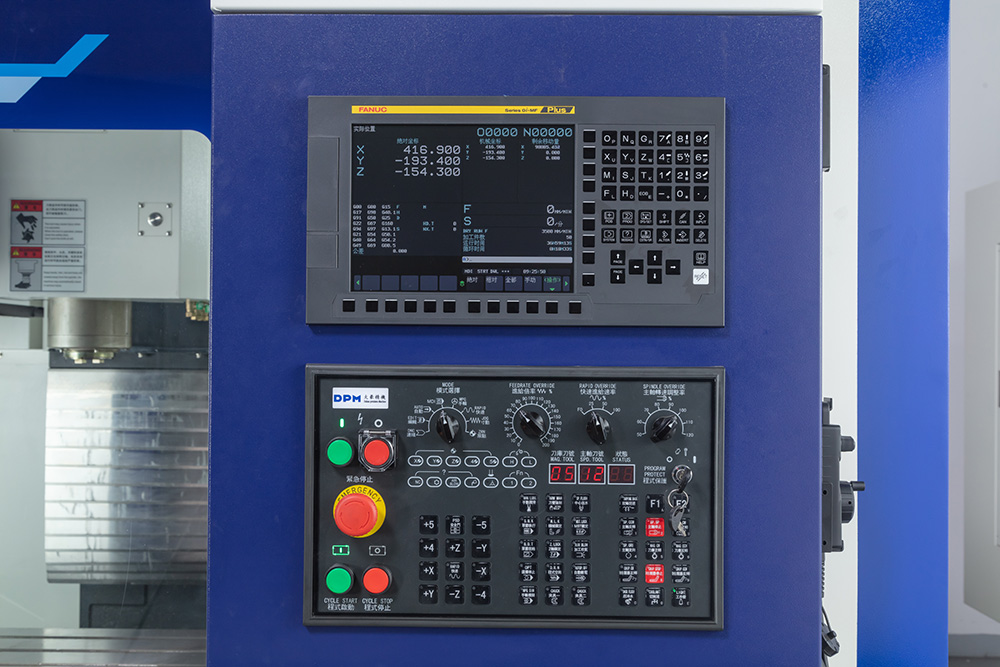

控制器 | FANUC OI-MF | |
气压 | kg/cm² | 0.6 |
机器重量 | kg | 7200 |
