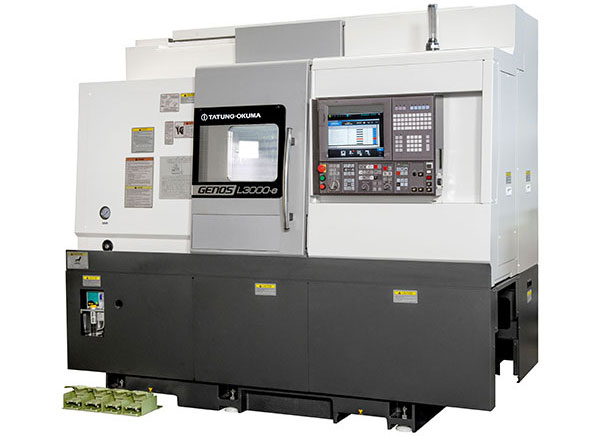

GENOS L3000-e(MYx400)數控車床

簡要描述:容量 最大加工直徑 mm Ø340 最大工件長度 mm 420 往復台行程 X 軸 mm 235 Z 軸 mm 450 Y 軸 mm 100 (+50~-50)

  • 產品型號:GENOS L3000-e(MYx400)
  • 廠商性質:
  • 更新時間:2024-05-28
  • 訪  問  量:413

產品分類

PRODUCT CLASSIFICATION

相關文章

Related articles

詳細介紹

下載樣本

GENOS L3000-e(MYx400)車床產品規格

規格展開型號名稱

GENOS L3000-e(MYx400)

容量

最大加工直徑 mmØ340
最大工件長度 mm420

往復台行程

X 軸 mm235
Z 軸 mm450
Y 軸 mm100 (+50~-50)
C 軸 mm

360° ( 0.001° 單位 )

主軸

主軸轉速 min-1(rpm)3,800
主軸鼻端JIS A2-8

刀塔

型式V12 VDI (軸向)
刀把數12
外徑刀柄尺寸 mm25×25
內徑刀柄直徑 mmØ40
M軸馬達主軸轉速 min-1(rpm)4,500

進給速度

快速移動(X, Z ) m/minX:25,Z:30
快速移動(Y) m/minY:10
快速移動(C) min-1(rpm)C:200
進給速率(X,Z,Y)mm/rev0.001~1,000.000

尾座

尾座心押軸直徑 mmØ90
套筒之推拔孔MT.5 (活動式頂針)
心押軸行程 mm100

馬達

主 軸(20分/連續) kwVAC 22/15
M軸馬逹 kw

PREX 7.0/3.3 (30分/連續)

切削液泵 kw0.8

機器尺寸

機台高度 mm2,265
佔地面積 mm2,280×2,004
機台重量 kg5,200
CNC 控制器
OSP P300-LA-e



【車床特色】

基本結構

刀塔


  • V8 (標準) / V12 (特殊)



  • 車削



NC刀塔採用三片式離合器,結合NC伺服換刀系統,確保快速定位精度和穩定性。



  • 銑削



M 銑削動力刀塔,搭配的 C 軸主軸台可以達到 0.001° 定位,並能在任意角度進行高精度的銑削加工。此複合式動力刀塔主要分為 VDI 刀塔 (軸向) 以及 BMT 刀塔(徑向)兩種。



  • V12 VDI 刀塔



  • V12 BMT 刀塔 (特殊)


尾座


  • MT No.5



  • 油壓尾座 (標準)



直徑 90mm高剛性油壓尾座心軸及簡易操作之腳踏開闢。



  • NC 尾座 (特殊)




GENOS L2000-eGENOS L3000-e
心押軸推力1.0-2.0 kN1.0-5.0 kN
快速移動12 m/min
前進10 m/min
後退12 m/min


Y軸功能


  • 刀塔:V12 VDI 快速換刀系統



  • Y 軸 (基本結構)



  • 高精度及可廣範圍加工Y軸行程之雙滑軌系統。

  • 可提供多樣化銑削作業。

  • 使用單一夾持即能達到完整地多工程作業。

Y軸行程

  • GENOS L2000-e(MYx380) : 80mm(+30 to -50)

  • GENOS L3000-e(MYx400,MYx1000) : 100mm(+50 to -50)


外置式切削液水箱


  • 外置式切削液水箱優點



  • 切削液水箱可以與機器分開更容易清洗。

  • 水箱和電控箱共用維護空間,減少
